- oprogramowanie dla wszystkich pól rozdzielni SN w jednym urządzeniu,
- predefiniowane nastawy pól,
- obsługa logik programowalnych (50),

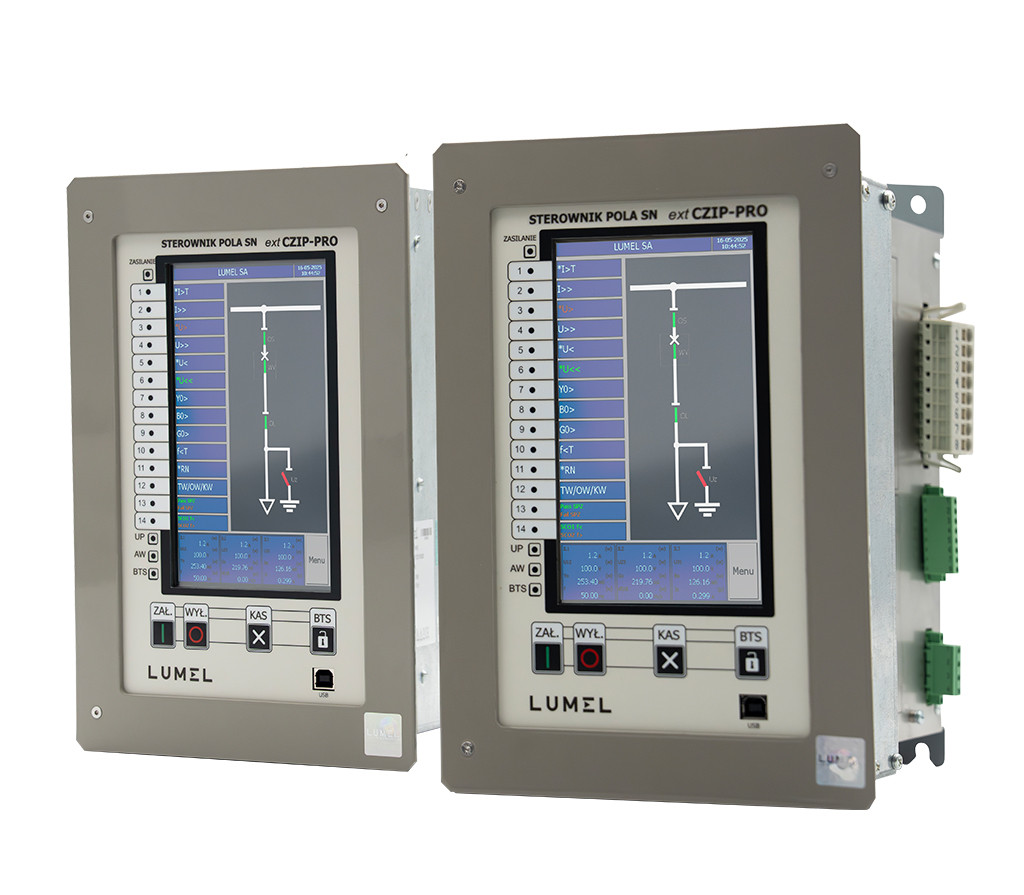

- kolorowy ekran LCD TFT 7”, 800x480, z panelem dotykowym,
- prezentacja schematu synoptycznego pola z odwzorowaniem stanów łączników,
- sterowanie łącznikami z ekranu synoptycznego i z telemechaniki
(do 11 łączników), - prezentacja zarejestrowanych zdarzeń, wartości pomiarów i stanów wyjść oraz wejść,
- 28 lub 56 wejść dwustanowych optoizolowanych,
- 20 lub 40 wyjść przekaźnikowych,
- 14 dwukolorowych diod programowalnych, z opisem na ekranie, przyciski ZAŁĄCZ i WYŁĄCZ – do sterowania wyłącznikiem pola z klawiatury urządzenia,
- wewnętrzna pamięć 512 MB do zapisu próbek rejestratora zakłóceń,
- rejestratora zdarzeń, pomiarów energii,
- synchronizacja czasu poprzez sieć Ethernet za pomocą SNTP,
- niezależne interfejsy komunikacyjne: USB, 2 x RS-485, Ethernet 10/100 BASE-TX (opcjonalnie port światłowodowy i CAN-BUS/RS-485),
- protokoły komunikacyjne: DNP 3.0, IEC 60870-5-103 i 104, IEC 61850, Modbus® ASCII / RTU (opcjonalnie protokół PPM2 na porcie CAN-BUS/RS-485),
- 2-bitowe monitorowanie stanu wszystkich łączników, opcjonalne wejścia pomiarowe prądów fazowych przystosowane do współpracy z przetwornikami prądowymi małej mocy na bazie cewki Rogowskiego.
- Oprogramowanie narzędziowe CZIP-Set dostępne na życzenie. Więcej o oprogramowaniu tu.
Kontakt w sprawie oprogramowania f.juszkiewicz@lumel.com.pl

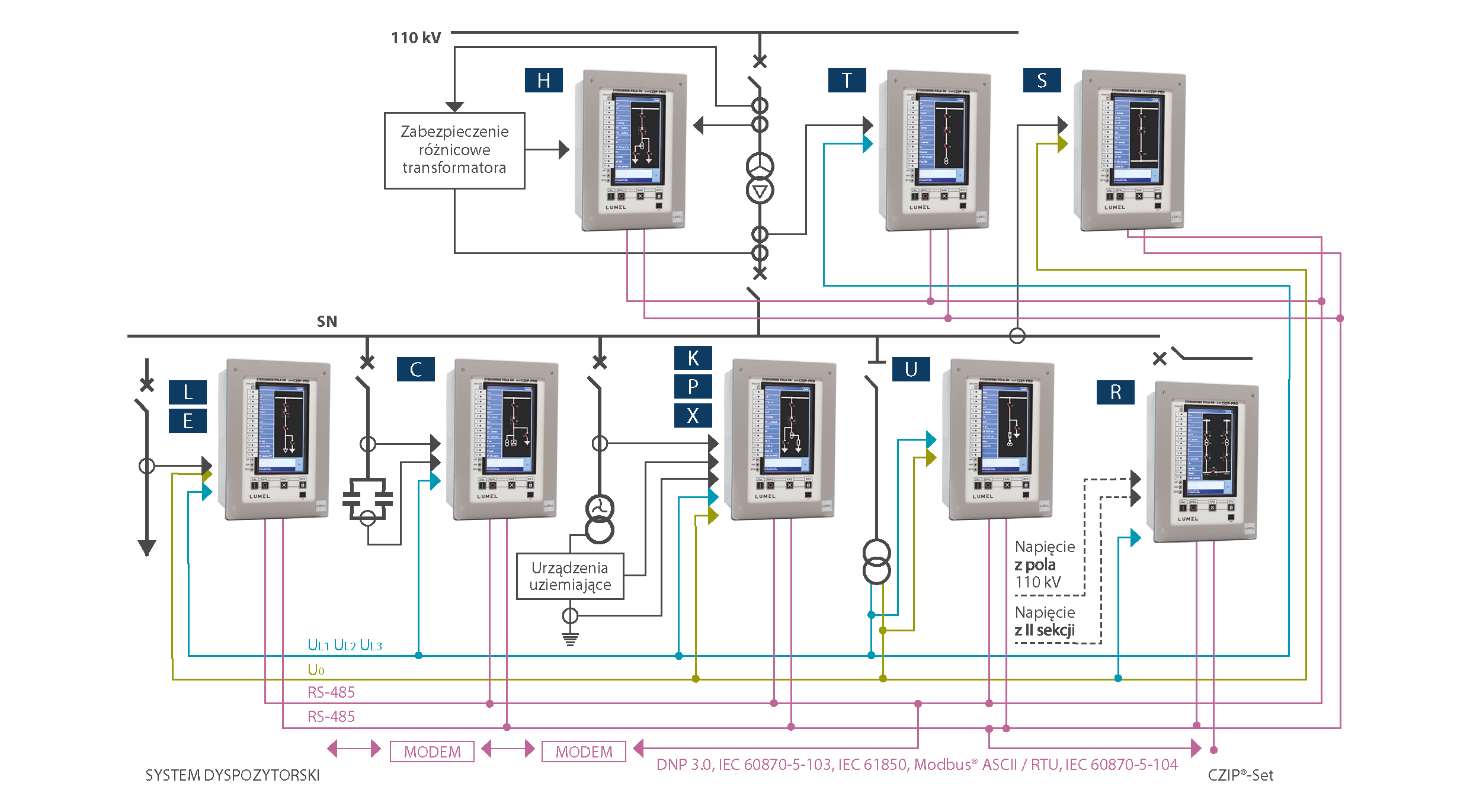

Dostępne aplikacje możliwe do wyboru w menu urządzenia
- extCZIP PRO (1E) – sterownik dla pola linii SN współpracującej z elektrownią lokalną
- extCZIP PRO (1L) – sterownik dla linii SN
- extCZIP PRO (1T) – sterownik dla pola strony SN transformatora 110kV/SN
- extCZIP PRO (1X) – sterownik dla pola potrzeb własnych w sieci z punktem neutralnym uziemionym układem równoległym
- extCZIP PRO (1C) – sterownik dla pola baterii kondensatorów
- extCZIP PRO (1K) – sterownik dla pola potrzeb własnych w sieci z punktem neutralnym izolowanym lub uziemionym przez dławik
- extCZIP PRO (1P) – sterownik dla pola potrzeb własnych w sieci z punktem neutralnym uziemionym przez rezystor
- extCZIP PRO (1U) – sterownik dla pola pomiaru napięcia.
- extCZIP PRO (3H) – sterownik dla pola strony 110 kV transformatora 110kV/SN
- extCZIP PRO (1S) – sterownik dla pola łącznika szyn
- extCZIP PRO (1Z) – sterownik dla pola odpływowo – zasilającego
